Co je to optický film a jaké jsou druhy materiálů pro optické filmy?

Optická fólie je široký smysl pro optické vlastnosti filmových produktů, hlavně rozdělená na polarizátor a modul podsvícení (BLU) v optické fólii dva, hlavní aplikační oblasti pro TFT-LCD LCD panel, polarizátor lze také použít v OLED panelu. Výrobní kapacita panelů se i nadále přesouvá na pevninu, na jedné straně LCD LCD panely, zejména velké produkty, růst investic, což pohání růst poptávky po optických filmech; na druhou stranu větší možnosti přináší i lokalizace polarizátorů.

Tenkovrstvé materiály lze rozdělit na funkční filmy (film) a selektivní separační filmy (membrány). Aplikace funkčních fóliových produktů na polymerní substráty je stále populárnější v různých oblastech, zejména fólie s optickými funkcemi. Selektivní separační membrány přitahují pozornost pro své použití v průmyslu úpravy vody.

Konstrukční prvky LCD

1. Klasifikace optických fólií: polarizátory, optické fólie pro modul podsvícení

Optické filmy jsou potaženy nebo pokoveny jednou nebo více vrstvami dielektrických nebo kovových filmů nebo kombinací filmů na optických součástech nebo jednotlivých substrátech za účelem změny propustných charakteristik světla, včetně projekce světla, odrazu, absorpce, rozptylu, polarizace a změny fáze. Změna propustnosti a odrazivosti dává světlu různé vlastnosti v různých rovinách polarizace.

Optické fólie lze obecně rozdělit do dvou skupin: polarizátory a optické fólie modulů podsvícení, hlavní oblastí použití jsou panely z tekutých krystalů TFT-LCD. LCD se skládá hlavně z tekutých krystalů, modulů podsvícení, skleněných substrátů, polarizátorů a TFT elektrod a dalších hlavních součástí. Zobrazovací zařízení z tekutých krystalů patří k plochým zobrazovacím zařízením, jejich základní strukturou je vícevrstvý plochý panel. Typické LCD se skládají hlavně z vrstev tekutých krystalů, skleněných substrátů, polarizátorů a TFT elektrod. Různé typy LCD zařízení se samozřejmě mohou v některých částech lišit, ale všechna LCD zařízení se skládají ze dvou substrátů s průhlednými vodivými elektrodami, vložených mezi vrstvu tekutých krystalů, zapouzdřených do ploché krabičky a poté namontovaných na vnějším povrchu polarizační třívrstvá struktura. Mezi nimi optický film modulu podsvícení zhruba obsahuje reflexní film, difuzní film, obyčejný hranolový list, multifunkční hranolový list, mikročočkový film, reflexní polarizační zjasňovací film a dalších šest druhů.

Náklady na LCD panely lze rozdělit tak, aby bylo vidět, že materiálové náklady tvoří více než 70 procent celkových výrobních nákladů LCD, odpisy tvoří 11 procent, mzdové náklady, režijní náklady, prodejní a správní náklady tvoří {{2 }} procent každý. Moduly podsvícení představují 18,2 procenta nákladů na materiály, barevné filtry tvoří 14,7 procenta, polarizátory 9,5 procenta a skleněné substráty 8,9 procenta.

Náklady na fólii pro zvýšení jasu, difúzní fólii a reflexní fólii v modulu podsvícení představovaly 32 procent, 7 procent a 2 procenta, s celkovým počtem 41 procent. Filmy TAC (triacetát) a PVA (polyvinylalkohol) jsou hlavními surovinami v polarizátoru, které představují 50 procent a 12 procent nákladů.

2. Optická fólie je klíčovou součástí modulů podsvícení LCD

LCD je v současnosti nejvyspělejší technologií v oblasti plochých displejů, nejvíce výrobců, podíl na trhu produktů je nejvyšší. Typická třívrstvá struktura LCD, vrstva tekutých krystalů je rozložena řadou svislých a vodorovných drobných drátků, použití napětí k řízení směru molekul tekutých krystalů, lom světla k vytvoření obrazu.

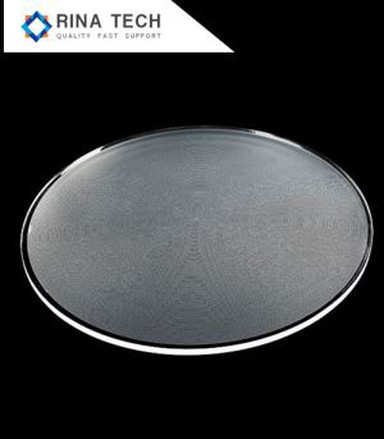

Modul podsvícení (BLU) je klíčovou součástí, která poskytuje zdroj světla na zadní straně LCD displeje. LCD panel sám o sobě nemá vlastnosti vyzařující světlo, proto je nutné k LCD panelu přidat zdroj vyzařující světlo, aby jej bylo možné zobrazit. Obecně řečeno, modul podsvícení LCD se skládá ze zdroje podsvícení, optické fólie, produktů typu lepidla, produktů typu izolace, plastového rámu a dalších součástí. Mezi nimi je optická fólie jednou z klíčových součástí modulu podsvícení, podle své role ji lze rozdělit na difuzor, reflektor, světlovodnou desku, hranolový plech, reflektor lampy atd. Z hlediska technologického vývoje je trendem vývoje LCD zahrnuje velkou obrazovku, vysoké rozlišení, použití LED podsvícení místo CCFL podsvícení, ultratenký, široký barevný gamut, podporu 3D zobrazení a inteligenci atd. Žádný z těchto vývojových trendů však nezmění základní princip podsvícení displeje a struktura LCD. Výsledkem je, že LCD se staly hlavní zobrazovací technologií současnosti, protože využívají své malé rozměry, nízkou hmotnost, žádné záření, žádné odlesky, anti-interference, antivibrace a velký úhel zobrazení.
